在工業自動化領域，高效、精準的間歇運動是實現復雜工藝流程的關鍵。自動化設備專用分割器，特別是凸輪分割器（也稱為間歇分割器），正是這一需求的核心解決方案。它憑借其獨特的工作原理和卓越的性能，成為包裝機械、裝配線、機床送料、檢測設備等眾多自動化場景中不可或缺的動力傳輸與定位部件。

一、 什么是凸輪分割器？

凸輪分割器是一種高精度的回轉分度裝置。其核心功能是將驅動軸（通常由電機帶動）的連續旋轉運動，轉化為輸出軸精確的、周期性的間歇旋轉運動。在“停”的階段，輸出軸完全靜止，為自動化設備提供穩定的工作或裝配時間；在“動”的階段，輸出軸則按照預設的角度進行快速、平穩的轉動，實現工位的切換。這種“動-停-動”的循環，完美契合了自動化生產中工序分解與組合的需求。

二、 核心優勢與工作原理

相較于傳統的槽輪機構、氣動分度盤等，凸輪分割器具有顯著優勢：

1. 高精度與高剛性：采用共軛凸輪原理，通過凸輪輪廓曲線與滾針軸承的精密嚙合傳動。無論在停止位還是轉動過程中，都能實現無背隙的精準定位，重復定位精度可達±30角秒以內。其特殊的機械鎖緊結構，確保了在停止階段能承受極大的徑向、軸向負荷，抗沖擊性強。
2. 高速平穩性：經過精密計算和加工的凸輪曲線（如變形正弦曲線、變形梯形曲線等），使得輸出軸的運動速度、加速度變化平滑。這極大地減少了啟動和停止時的沖擊、振動與噪音，允許設備在更高轉速下穩定運行，延長了設備與工裝夾具的使用壽命。
3. 長壽命與低維護：所有傳動部件均在箱體內通過油脂潤滑，密封性好。一次加注油脂可長時間運行，基本免維護，適合在嚴苛的工業環境下7x24小時連續工作。

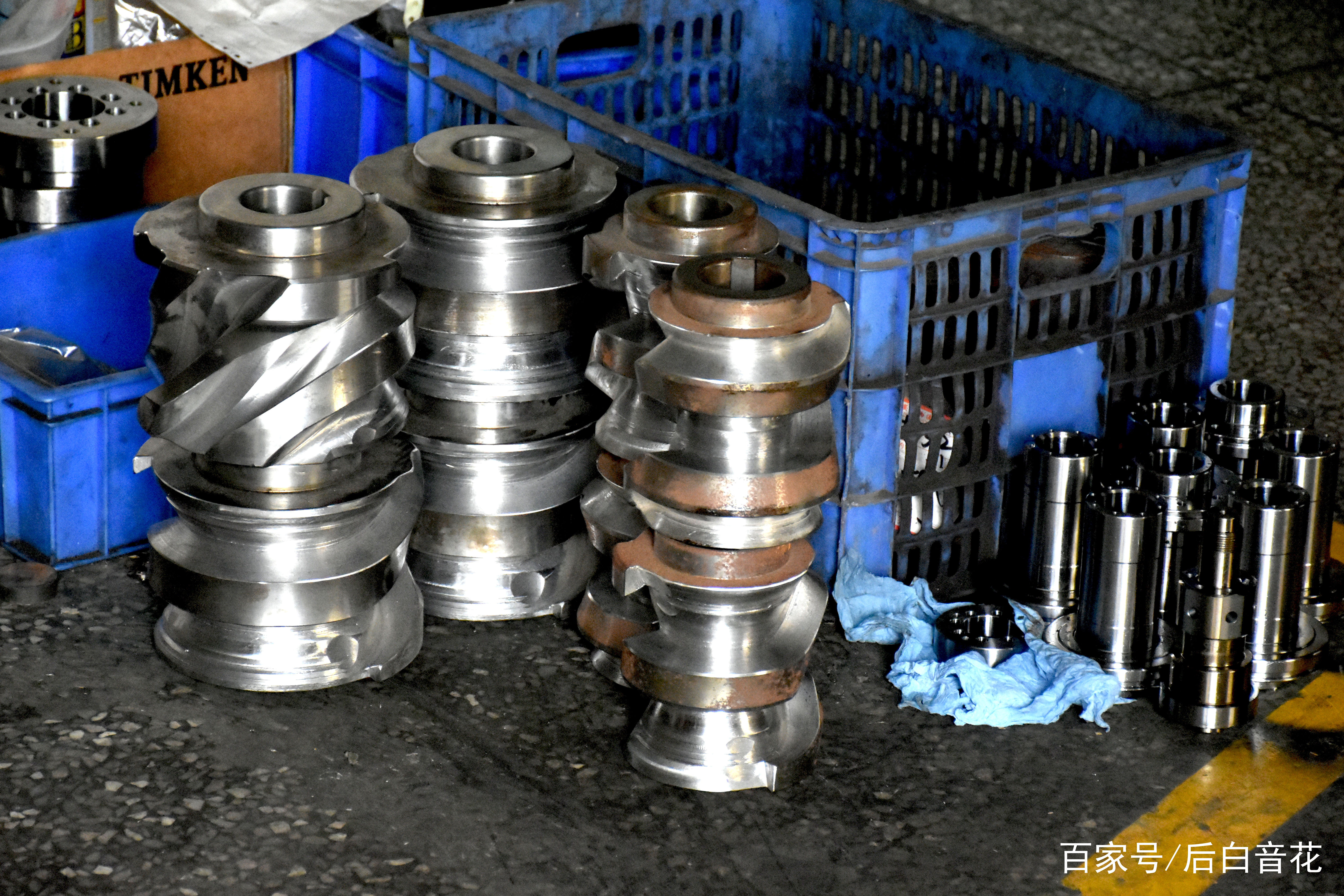

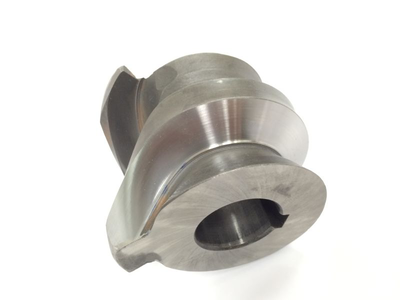

其工作過程可以簡述為：入力軸（驅動軸）旋轉，帶動曲線形凸輪轉動；凸輪的輪廓推動安裝在出力軸（輸出軸）轉塔上的滾針軸承；滾針軸承沿凸輪曲線運動，從而驅動出力軸實現間歇性的分度旋轉。

三、 主要類型與應用場景

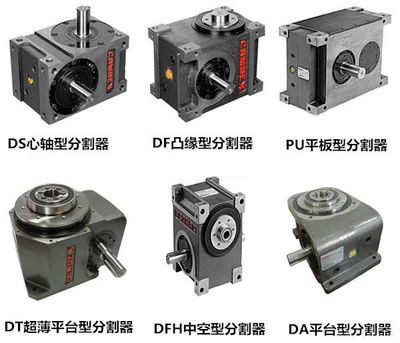

凸輪分割器主要有兩大類型：

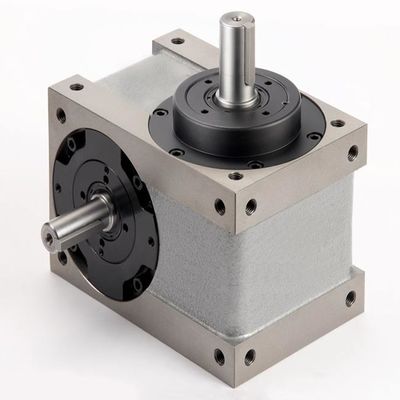

• 心軸型（DS）：出力軸為單側懸臂結構，適用于直接安裝圓盤、鏈輪或需要從一側驅動的場合，結構緊湊。

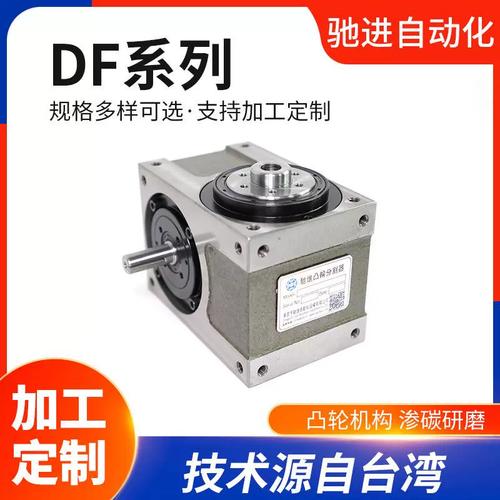

• 法蘭型（DF）：出力軸端部為一個大型法蘭盤，可直接安裝大型轉盤或需要從底部支撐的負載，剛性和承載能力更強。

應用場景極其廣泛：
- 包裝機械：灌裝、貼標、裝盒機的產品轉位。
- 裝配設備：多工位自動裝配線的工序流轉。
- 加工機床：作為數控機床的第四軸進行多面加工，或用于自動送料。
- 檢測設備：視覺檢測、性能測試臺的樣品循環定位。
- 其他領域：印刷機、食品機械、電子元件制造設備等。

四、 選型與使用要點

選擇合適的凸輪分割器是確保設備性能的關鍵，主要考慮以下因素：

1. 工位數與分度角：決定出力軸每次轉動的角度（如8工位對應45°）。
2. 動靜比：即驅動時間與靜止時間的比例（常用1:3, 1:2等），需與生產工藝節拍匹配。
3. 負載參數：包括轉盤的直徑、重量、重心位置以及工位上的附加扭矩，用以計算所需的輸出扭矩和慣性力。
4. 轉速與精度要求：根據生產節拍確定入力軸轉速，并根據工藝要求選擇相應精度等級。

在使用中，需確保分割器與驅動電機（通常搭配減速電機或伺服電機）正確安裝對心，并做好安全防護。合理的選型與正確的安裝維護，能使凸輪分割器成為自動化設備長期穩定運行的可靠保障。

###

凸輪分割器作為自動化設備專用的精密間歇分割器，以其剛性之強、精度之高、運行之平穩，已成為現代自動化生產線實現高效、可靠分度運動的“標準心臟”。隨著工業4.0和智能制造的深入發展，對運動控制精度和效率的要求將不斷提升，凸輪分割器的技術與應用也必將持續進化，在更廣闊的工業舞臺上發揮其核心價值。
